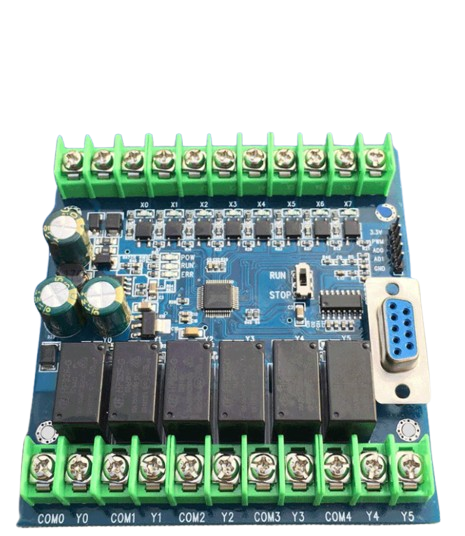

ĐẶC ĐIỂM NỔI BẬT
| Kiểu PLC | FX2N-14MR |
| Ngõ vào/ra | 8 vào / 6 ra |
| Ngõ ra | Relay 220VDC/24VDC – 3A (Khuyến cáo sử dụng 1A) |
| Phát xung | 0-1000hz |
| Analog | 2 cổng Analog 0-10V |
| Nguồn cấp | 24VDC – 1A |
| Ngõ vào | 0VDC-NPN |
| Phần mềm lập trình | GX Developer – GX-Work 2 |
| Cổng lập trình | USB to TTL tốc độ 9.6kbs |
| Số lượng bước lập trình | 4000 bước |
| Kích thước (Dài*Rộng) | 90x100mm |
Ưu điểm của PLC FX2N 14MR:
- Có thiết kế nhỏ gọn, phù hợp với những ứng dụng nhỏ và đơn giản như các thuật toán cơ bản về logic, timer, on/off....
- Có vỏ hộp chắc chắn, cầu đấu to, dễ dàng cài lên thanh ray như các thiết bị điện phổ thông khác
- Có pin nguồn nuôi giúp lưu trữ các dữ liệu cài đặt
- Giá thành rẻ, dễ dàng mua và thay thế nâng cấp
- Lập trình đơn giản bằng các phần mềm chính hãng như GX WORK2, hỗ trợ đầy đủ các tập lệnh cơ bản
- Có 2 kênh Analog D0 và D1 xuất 0-10V, và 1 cồng phát xung 0-1000hz
- Hỗ trợ kết nối hầu hết các loại HMI hiện hành.
- Thiết kế chuẩn công nghiệp, chống nhiễu, chống bụi... Hoạt động ổn định và bền bỉ
Các tập lệnh hỗ trợ trên bo PLC FX2N 14MR
Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD, MPP, INV, LDP, LDF, ANDP, ANDF, ORP,ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS, RSTS,PLS,PLF,MC,MCR,PI,END.
Hướng dẫn bước: STL: hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép.
Liên hệ so sánh hướng dẫn:
LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=. Lệnh
Truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD.
Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO.
Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP,
hướng dẫn xử lý tốc độ cao:
REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR (hai đầu ra xung, cổng Y0, Y1).
Cổng I/O thiết bị ngoại vi: DSW, SEGL, FROM, TO.
Thiết bị ngoại vi Hướng dẫn SER: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA.
Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.

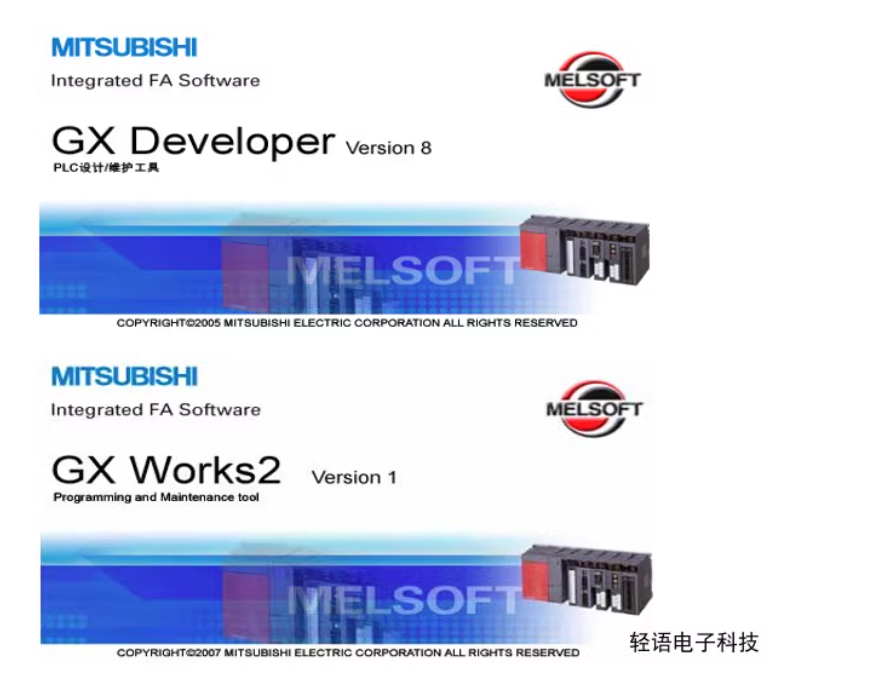

Phần mềm lập trình FX2N-14MR

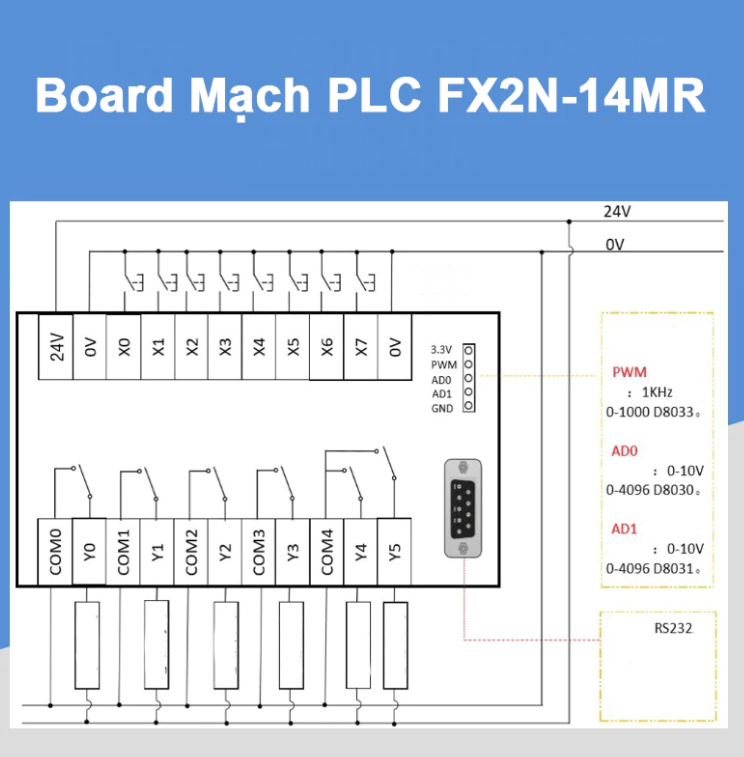

Sơ đồ đấu nối phần cứng
