Board PLC Mitsubishi FX3U-24MR-6AD-2DA (14 In / 10 Out Relay)

Board PLC Mitsubishi FX3U-24MR-6AD-2DA (14 In/10 Out Relay)

Thông tin cơ bản

Kiểu PLC	FX3U-24MR
Ngõ vào/ra	14 vào / 10 ra
Ngõ ra	Relay 220VDC/24VDC – 5A (Khuyến cáo sử dụng 1A)
Ngõ vào analog	6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A.
Ngõ ra analog	2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A
Phát xung	Không hỗ trợ
Kích thước (DàiRộngCao)	191mmx120mmx43mm nặng 522g
Nguồn cấp	24VDC – 1A
Ngõ vào	0VDC-NPN
Bộ đếm tốc độ cao	Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều).
Giao tiếp HMI	Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng)
Phần mềm lập trình	GX Developer – GX-Work 2
Cổng lập trình	DP9/RS232 tốc độ 38.4kbs
Số lượng bước lập trình	8000 bước
Khả năng bảo vệ	Chống ăn mòn – chống ẩm – chống tĩnh điện

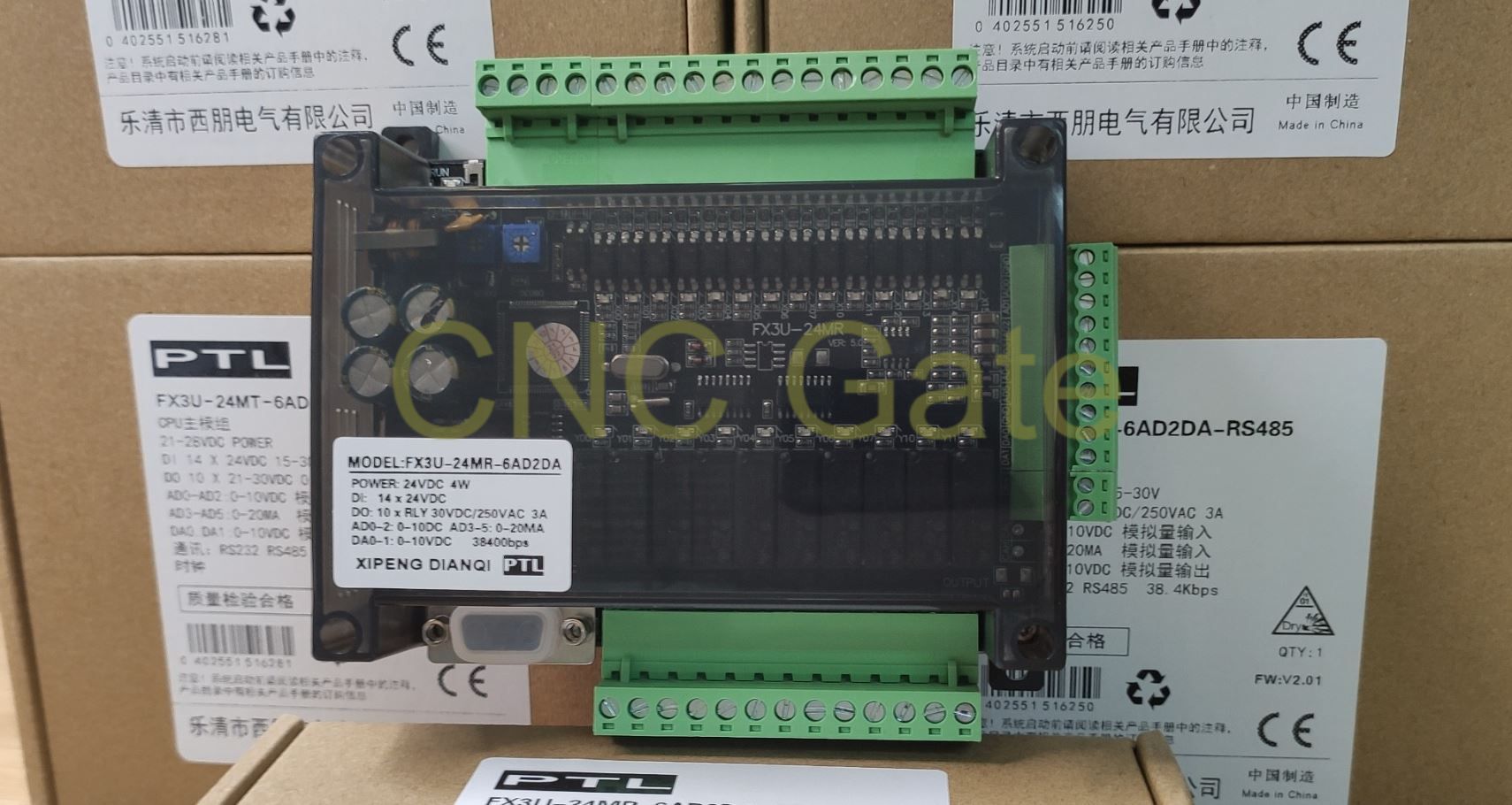

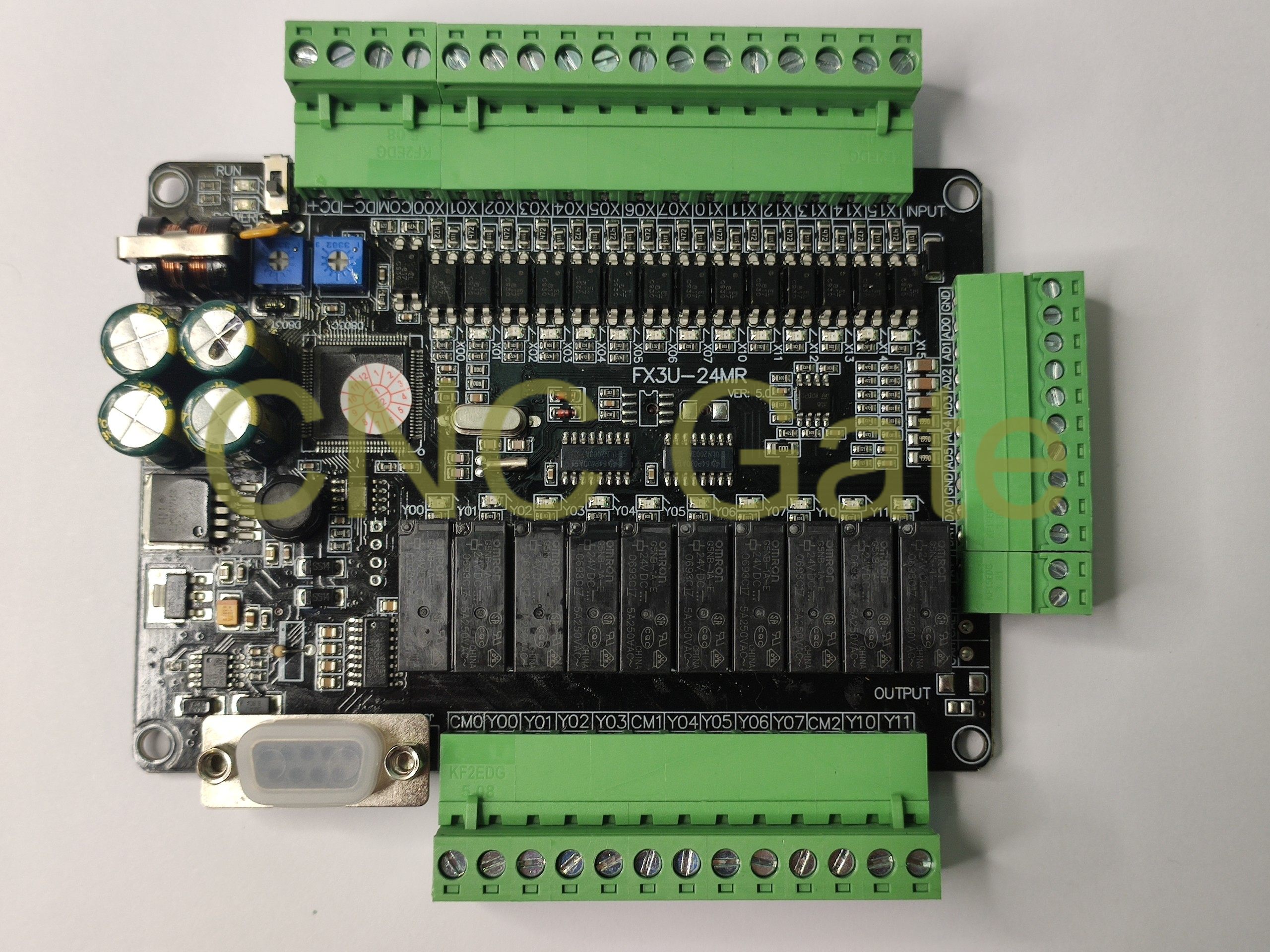

Board PLC Mitsubishi FX3U-24MR-6AD-2DA

- Download speed 38,400kbs

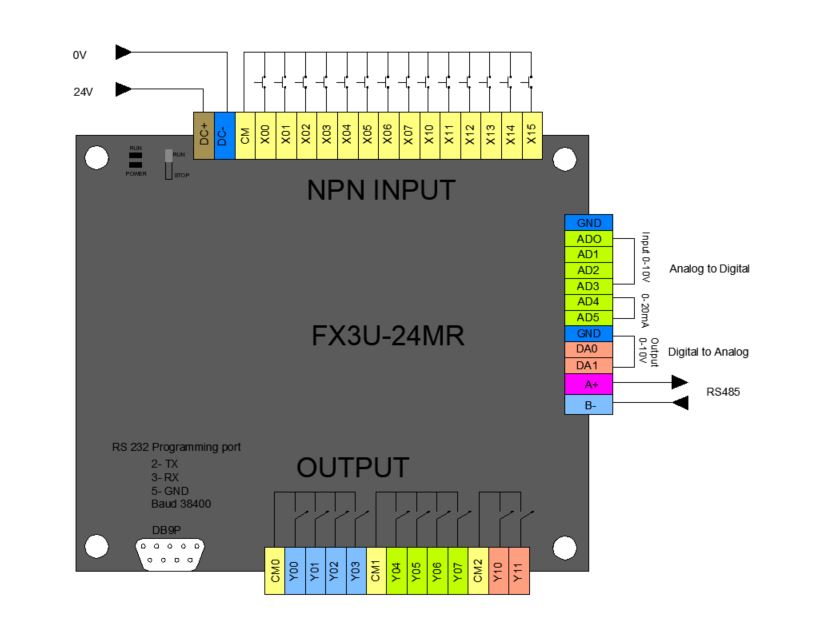

- 14 ngõ vào NPN, 10 ngõ ra Relay, 6 đầu vào analog (3 ngõ vào 0-10V và 3 ngõ vào 0-20mA), 2 đầu ra analog (0-10V)

X0-X5 là ngõ vào xung tốc độ cao, nhận được 3 encoder AB, mặc định là 12K, có thể yêu cầu 100K
Có vùng nhớ duy trì khi mất điện.
Tốc độ quét 3000 steps/ 1ms
14 ngõ vào, 10 ngõ ra relay. Ngõ vào chỉ nhận tín hiệu NPN
2 analog đầu ra (0-10v: DA0-DA1)
Sử dụng nguồn cấp 24VDC
2 Cổng kết nối: 1 Rs232 (cổng DB9 protocol 38400, 7, E, 1) và 1 RS485 có thể thiết lập qua D8120 (tùy model)
Y0-Y11 ngõ ra relay, dòng định mức 5A.
6 đầu vào analog (3 ngõ vào 0-10V: AD0-AD2 và 3 ngõ vào 0-20mA: AD3-AD5),
Đọc giá trị analog đầu vào với cấu trúc lệnh RD3A. Viết giá trị Analog đầu ra với cấu trúc lệnh WR3A.
Timer xung 100ms T0-T199 trong đó T184-T199 có chốt.
Timer xung 10ms T200-T249 trong đó T246-T249 có chốt.
Timer xung 1ms T250-T383 trong đó T350-T383 có chốt.
Bộ đếm 16Bit: C0-C199 trong đó C100-C199 có chốt.
Bộ đếm 32Bit: C200-C219 trong đó C220-C234 có chốt.
Bộ đếm tốc độ cao: C235-C255.
M8011 xung 10ms; M8012 xung 100ms; M8013 xung 1ms; M8014 xung 1 phút.
