Giới Thiệu Về Bộ Điều Khiển Nhiệt Độ – Thiết Bị Quan Trọng Trong Hệ Thống Tự Động Hóa

1. Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ là thiết bị điện tử được sử dụng để đo lường và kiểm soát nhiệt độ trong nhiều ứng dụng công nghiệp và dân dụng. Chúng giúp duy trì nhiệt độ ổn định, bảo vệ thiết bị và đảm bảo hiệu suất hoạt động tối ưu.

2. Nguyên lý hoạt động của bộ điều khiển nhiệt độ

Bộ điều khiển nhiệt độ hoạt động dựa trên nguyên lý đo lường nhiệt độ từ cảm biến (như thermocouple hoặc RTD) và so sánh với giá trị cài đặt. Khi nhiệt độ thực tế chênh lệch với mức mong muốn, bộ điều khiển sẽ gửi tín hiệu để bật/tắt hoặc điều chỉnh thiết bị sưởi hoặc làm mát nhằm đạt mức nhiệt độ tối ưu.

3. Cấu tạo của bộ điều khiển nhiệt độ

Bộ điều khiển nhiệt độ bao gồm các thành phần chính sau:

• Cảm biến nhiệt độ: Thường sử dụng Thermocouple (cặp nhiệt điện) hoặc RTD (điện trở nhiệt) để đo nhiệt độ thực tế.

• Bộ vi xử lý: Xử lý tín hiệu từ cảm biến và đưa ra quyết định điều khiển.

• Bộ hiển thị: Màn hình LED hoặc LCD hiển thị giá trị nhiệt độ đo được và thông số cài đặt.

• Mạch điều khiển đầu ra: Kết nối với các thiết bị như relay, SSR (Solid State Relay) hoặc tín hiệu điều khiển analog để điều chỉnh nguồn nhiệt.

• Bảng điều khiển: Nút bấm hoặc giao diện cảm ứng để điều chỉnh thông số nhiệt độ.

• Nguồn điện: Cung cấp năng lượng cho bộ điều khiển hoạt động.

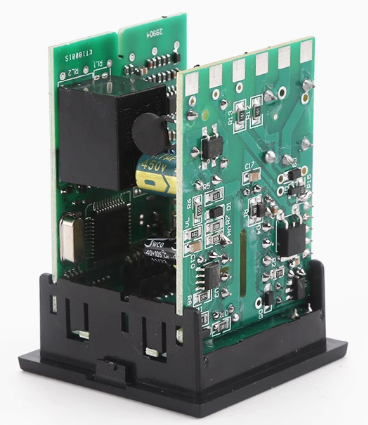

Hình ảnh các mạch điện tử trong một bộ điểu khiển nhiệt độ CKC



4. Các loại bộ điều khiển nhiệt độ phổ biến

4.1. Bộ điều khiển nhiệt độ ON/OFF

• Đây là loại điều khiển đơn giản nhất, hoạt động theo nguyên tắc bật/tắt.

• Khi nhiệt độ vượt quá giá trị cài đặt, bộ điều khiển sẽ bật hoặc tắt thiết bị điều nhiệt ngay lập tức.

• Ứng dụng trong các hệ thống đơn giản như lò sưởi, quạt làm mát.

• Ưu điểm: Giá thành rẻ, dễ sử dụng.

• Nhược điểm: Không kiểm soát nhiệt độ chính xác, có thể gây dao động lớn.



4.2. Bộ điều khiển nhiệt độ PID

• PID (Proportional - Integral - Derivative) giúp kiểm soát nhiệt độ chính xác hơn.

• Sử dụng thuật toán điều khiển để điều chỉnh đầu ra theo thời gian, giúp giảm thiểu sai số và ổn định nhiệt độ.

• Phù hợp với hệ thống yêu cầu độ chính xác cao như lò nung, dây chuyền sản xuất công nghiệp.

• Ưu điểm: Độ chính xác cao, ít dao động nhiệt độ.

• Nhược điểm: Cài đặt phức tạp hơn so với ON/OFF.



4.3. Bộ điều khiển nhiệt độ kỹ thuật số

• Hiển thị nhiệt độ trên màn hình LED hoặc LCD.

• Dễ dàng điều chỉnh thông số qua các nút bấm hoặc giao diện điều khiển từ xa.

• Được sử dụng trong nhiều lĩnh vực như gia nhiệt thực phẩm, dược phẩm.

• Ưu điểm: Giao diện trực quan, dễ sử dụng.

• Nhược điểm: Cần nguồn điện ổn định để hoạt động chính xác.



4.4. Bộ điều khiển nhiệt độ đa kênh

• Có thể kiểm soát nhiều khu vực nhiệt độ cùng một lúc.

• Thích hợp cho các hệ thống công nghiệp lớn, nhà máy sản xuất.

• Có thể kết nối nhiều cảm biến và điều khiển đồng thời.

• Ưu điểm: Quản lý nhiệt độ hiệu quả hơn, tiết kiệm thời gian.

• Nhược điểm: Giá thành cao hơn, yêu cầu kỹ thuật để thiết lập.



5. Ứng dụng của bộ điều khiển nhiệt độ

Bộ điều khiển nhiệt độ được sử dụng rộng rãi trong nhiều ngành công nghiệp và đời sống:

• Trong công nghiệp: Lò hơi, lò nung, máy ép nhựa, ngành sản xuất thực phẩm, dệt may, điện tử.

• Trong dân dụng: Hệ thống điều hòa không khí, tủ lạnh, lò nướng, máy nước nóng.

• Trong nông nghiệp: Kiểm soát nhiệt độ nhà kính, bảo quản nông sản.

6. Lợi ích khi sử dụng bộ điều khiển nhiệt độ

• Tối ưu hóa hiệu suất: Giúp thiết bị hoạt động ổn định, giảm tiêu hao năng lượng.

• Tăng tuổi thọ thiết bị: Giảm tình trạng quá nhiệt hoặc hư hỏng do nhiệt độ không kiểm soát.

• Cải thiện chất lượng sản phẩm: Đảm bảo quy trình sản xuất chính xác, hạn chế lỗi do nhiệt độ không ổn định.

7. Cách chọn mua bộ điều khiển nhiệt độ phù hợp

Khi lựa chọn bộ điều khiển nhiệt độ, cần lưu ý các yếu tố sau:

• Loại cảm biến nhiệt độ hỗ trợ: Thermocouple, RTD hay cảm biến khác.

• Dải nhiệt độ đo lường: Đáp ứng nhu cầu sử dụng cụ thể.

• Chế độ điều khiển: ON/OFF, PID hay điều khiển tuyến tính.

• Môi trường làm việc: Công nghiệp hay dân dụng, có yêu cầu chống nước, chống bụi không.

• Thương hiệu uy tín: Nên chọn sản phẩm từ các hãng nổi tiếng như Omron, Autonics, Delta, Schneider để đảm bảo độ bền và chính xác.

8. Kết luận

Bộ điều khiển nhiệt độ là thiết bị không thể thiếu trong hệ thống tự động hóa, giúp kiểm soát nhiệt độ một cách hiệu quả và chính xác. Việc lựa chọn đúng loại bộ điều khiển sẽ giúp nâng cao hiệu suất làm việc, bảo vệ thiết bị và tiết kiệm năng lượng. Nếu bạn đang cần mua bộ điều khiển nhiệt độ, hãy tham khảo các thương hiệu uy tín và xác định nhu cầu thực tế để chọn được sản phẩm phù hợp nhất.

Hy vọng bài viết này giúp bạn hiểu rõ hơn về bộ điều khiển nhiệt độ và cách chọn mua thiết bị phù hợp!
