Bộ Lọc Nhiễu Nguồn Điện - Giải Pháp Ổn Định Dòng Điện Hiệu Quả

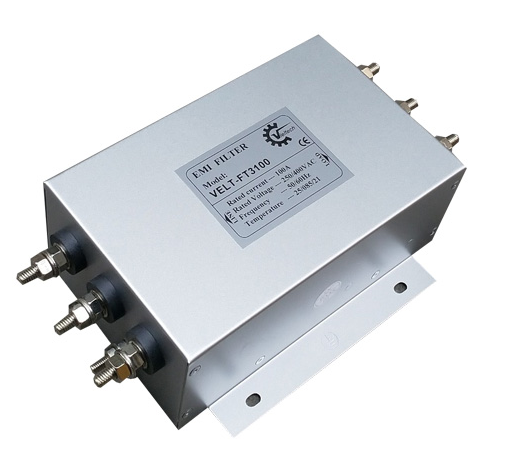

1. Bộ Lọc Nhiễu Nguồn Điện Là Gì?

Bộ lọc nhiễu nguồn điện (EMI Filter) là thiết bị chuyên dụng giúp giảm thiểu nhiễu điện từ và xung nhiễu trong hệ thống điện. Thiết bị này có vai trò quan trọng trong việc bảo vệ các thiết bị điện và điện tử khỏi tác động tiêu cực của nhiễu, giúp hệ thống vận hành ổn định hơn.

2. Công Dụng Của Bộ Lọc Nhiễu Nguồn Điện

Bộ lọc nhiễu nguồn điện đóng vai trò quan trọng trong việc đảm bảo chất lượng dòng điện, giúp thiết bị hoạt động hiệu quả và bền bỉ hơn. Dưới đây là những công dụng chính:

- Giảm nhiễu điện từ (EMI/RFI):

Hiện tượng nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) có thể gây ảnh hưởng đến hoạt động của các thiết bị điện tử, đặc biệt là các thiết bị nhạy cảm như thiết bị y tế, máy móc công nghiệp, hệ thống truyền thông và thiết bị âm thanh. Bộ lọc nhiễu giúp hạn chế tác động tiêu cực của nhiễu bằng cách loại bỏ hoặc suy giảm tín hiệu nhiễu trước khi chúng ảnh hưởng đến thiết bị.

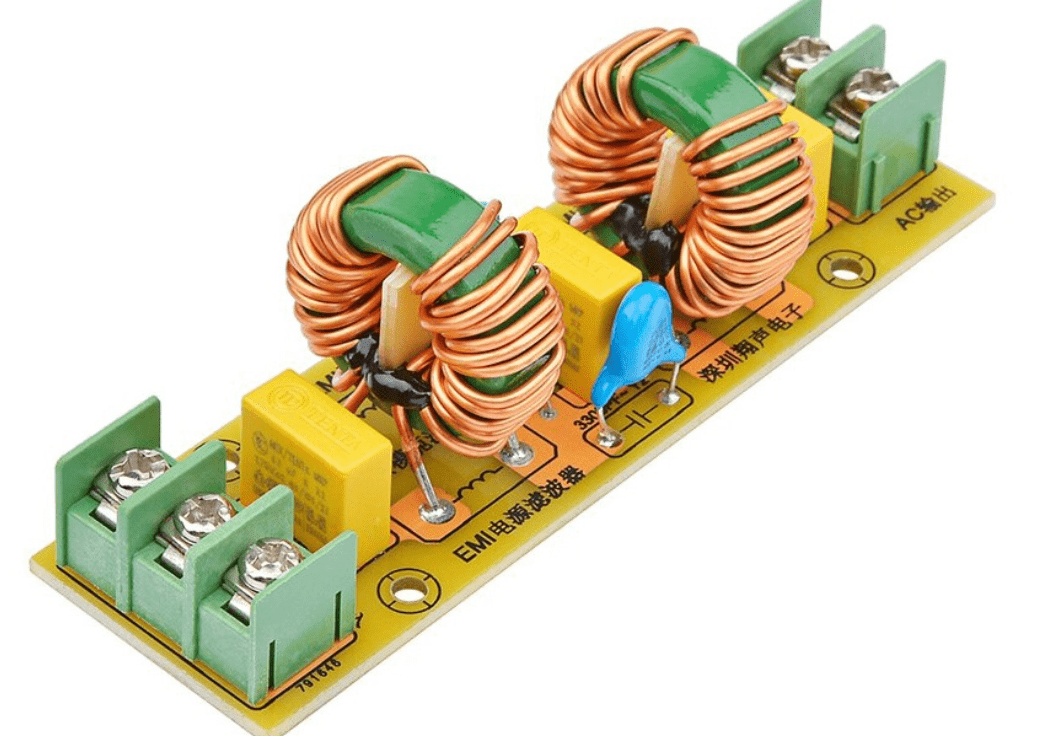

Module lọc nguồn điện tử (loại công suất nhỏ thường tích hợp trong các mạch điện tử đơn giản)

- Bảo vệ thiết bị điện tử:

Bộ lọc nhiễu giúp giảm nguy cơ hỏng hóc linh kiện do xung điện và nhiễu tần số cao. Điều này đặc biệt quan trọng đối với các thiết bị công nghiệp và y tế, nơi sự ổn định của nguồn điện có thể ảnh hưởng đến độ chính xác và tuổi thọ của thiết bị.

Ví dụ:

• Thiết bị y tế: Máy đo nhịp tim, máy chụp X-quang, MRI… cần nguồn điện ổn định để hoạt động chính xác.

• Thiết bị công nghiệp: Máy CNC, robot tự động hóa cần nguồn điện sạch để đảm bảo hiệu suất hoạt động.

- Cải thiện hiệu suất hệ thống:

Khi nguồn điện bị nhiễu, thiết bị có thể hoạt động kém hiệu quả hoặc thậm chí gặp sự cố. Bộ lọc nhiễu giúp loại bỏ các xung nhiễu không mong muốn, đảm bảo nguồn điện sạch, từ đó giúp:

• Giảm tổn hao năng lượng do nhiễu gây ra.

• Tăng hiệu suất hoạt động của các thiết bị điện.

• Giảm hiện tượng nhiễu tín hiệu trong các hệ thống viễn thông, âm thanh, hình ảnh.

- Ngăn chặn hiện tượng suy hao tín hiệu:

Nhiễu điện có thể gây mất tín hiệu trong các hệ thống truyền thông, viễn thông và mạng máy tính. Bộ lọc nhiễu giúp tín hiệu điện ổn định hơn, giảm thiểu lỗi truyền tải dữ liệu, tránh hiện tượng nhiễu tín hiệu gây méo tiếng hoặc hình ảnh bị giật, lag.

Ví dụ:

• Trong hệ thống âm thanh, bộ lọc nhiễu giúp giảm tiếng ù, rè.

• Trong hệ thống hình ảnh, bộ lọc giúp giảm nhiễu hình, tăng độ sắc nét.

• Trong mạng viễn thông, bộ lọc giúp đảm bảo tín hiệu đường truyền không bị gián đoạn.

- Bảo vệ hệ thống điện khỏi sụt áp và quá áp:

Một số bộ lọc nhiễu cao cấp còn có khả năng điều chỉnh điện áp, giúp bảo vệ thiết bị khỏi tình trạng quá áp hoặc sụt áp, đặc biệt trong các môi trường có nguồn điện không ổn định.

Ví dụ:

• Ở các khu công nghiệp hoặc khu vực có nguồn điện dao động mạnh, bộ lọc nhiễu có thể giúp giảm thiểu ảnh hưởng tiêu cực đến các thiết bị quan trọng.

- Tăng cường an toàn điện:

Nhiễu điện không chỉ ảnh hưởng đến thiết bị mà còn có thể gây nguy hiểm cho con người, đặc biệt là trong môi trường có nhiều thiết bị điện công suất lớn. Bộ lọc nhiễu giúp:

• Giảm nguy cơ đoản mạch, cháy nổ do nhiễu điện cao tần.

• Bảo vệ hệ thống điện khỏi các sự cố quá tải.

• Hạn chế nguy cơ rò điện, giảm thiểu ảnh hưởng đến sức khỏe con người.

- Tuân thủ tiêu chuẩn an toàn điện từ:

Trong nhiều ngành công nghiệp và lĩnh vực như y tế, hàng không, quốc phòng, việc sử dụng bộ lọc nhiễu là bắt buộc để đảm bảo hệ thống điện tuân thủ các tiêu chuẩn quốc tế về nhiễu điện từ như:

• IEC/EN 60939 (tiêu chuẩn cho bộ lọc nhiễu thụ động)

• CISPR 22, FCC Part 15 (tiêu chuẩn giới hạn nhiễu điện từ cho thiết bị điện tử)

• MIL-STD-461 (tiêu chuẩn quân sự về kiểm soát nhiễu điện từ)

Việc sử dụng bộ lọc nhiễu không chỉ giúp thiết bị hoạt động ổn định mà còn giúp doanh nghiệp tuân thủ các quy định pháp lý về an toàn điện từ.

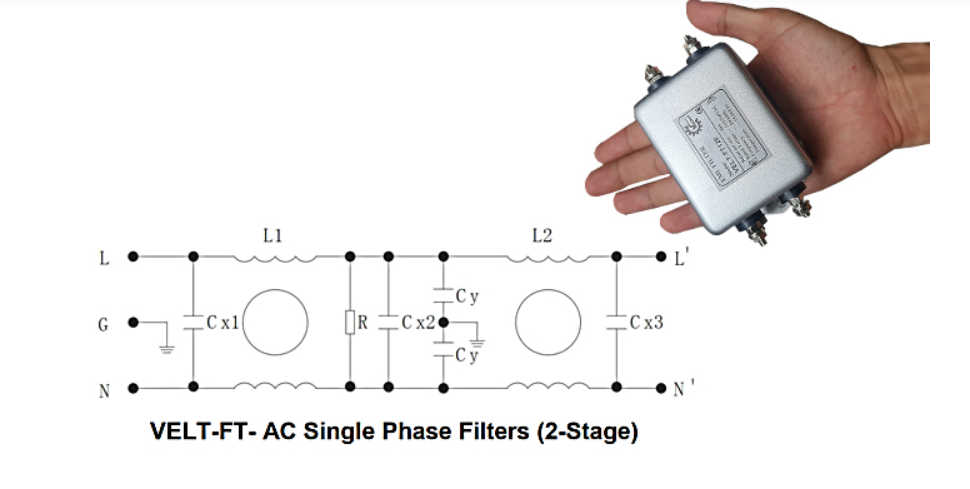

3. Nguyên Lý Hoạt Động Của Bộ Lọc Nhiễu

Bộ lọc nhiễu hoạt động dựa trên nguyên tắc loại bỏ các tần số nhiễu cao trong dòng điện. Nó sử dụng các thành phần như:

• Cuộn cảm (Inductor): Chặn dòng điện cao tần gây nhiễu.

• Tụ điện (Capacitor): Hấp thụ và tiêu hao các xung nhiễu.

• Điện trở (Resistor): Giảm thiểu biên độ của sóng nhiễu.

Ngoài ra, một số bộ lọc cao cấp còn sử dụng các mạch chống nhiễu tiên tiến, giúp nâng cao hiệu suất lọc nhiễu mà không ảnh hưởng đến nguồn điện chính.

- Quy trình hoạt động cụ thể:

1. Giai đoạn đầu: Dòng điện đi vào bộ lọc nhiễu và qua các cuộn cảm để hạn chế dòng nhiễu cao tần.

2. Lọc nhiễu tần số cao: Tụ điện hấp thụ các sóng nhiễu, chuyển chúng thành nhiệt năng và tiêu tán.

3. Ổn định nguồn điện: Sau khi qua các giai đoạn lọc, dòng điện sạch hơn và ổn định hơn khi truyền đến thiết bị.

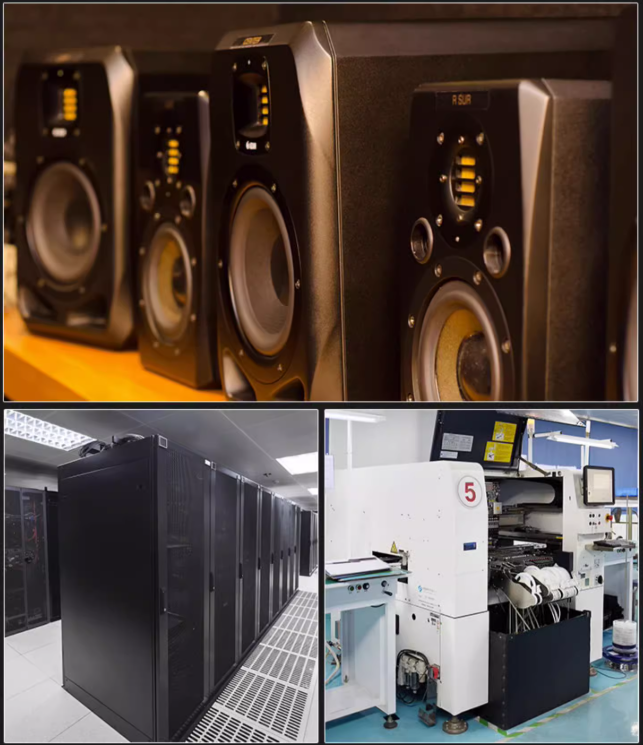

4. Ứng Dụng Của Bộ Lọc Nhiễu Nguồn Điện

Bộ lọc nhiễu được sử dụng trong nhiều lĩnh vực khác nhau như:

• Thiết bị y tế: Đảm bảo thiết bị hoạt động chính xác và an toàn, tránh nhiễu ảnh hưởng đến các máy đo sinh học và thiết bị hỗ trợ sự sống.

• Hệ thống công nghiệp: Giúp máy móc vận hành ổn định, tránh sai số do nhiễu trong các dây chuyền sản xuất.

• Hệ thống âm thanh và hình ảnh: Giảm nhiễu giúp chất lượng âm thanh và hình ảnh tốt hơn, tránh hiện tượng méo tiếng và nhiễu hình.

• Mạng viễn thông: Giữ tín hiệu truyền tải ổn định, tránh suy hao dữ liệu.

• Ngành hàng không - vũ trụ: Bộ lọc giúp bảo vệ các thiết bị dẫn đường và hệ thống thông tin liên lạc khỏi nhiễu điện từ mạnh.

5. Cách Chọn Mua Bộ Lọc Nhiễu Phù Hợp

- Xác định mức độ nhiễu:

Kiểm tra hệ thống điện để đánh giá mức độ nhiễu, xác định nguồn gốc của nhiễu (nhiễu từ thiết bị ngoại vi hay từ lưới điện) để lựa chọn bộ lọc phù hợp.

- Chọn loại bộ lọc phù hợp:

• Bộ lọc đơn cấp: Dùng cho hệ thống có mức nhiễu nhẹ.

• Bộ lọc đa cấp: Dành cho hệ thống phức tạp có nhiều nguồn nhiễu.

• Bộ lọc tích hợp: Dùng cho thiết bị điện tử nhỏ cần tích hợp sẵn bộ lọc nhiễu.

- Công suất và điện áp:

• Chọn bộ lọc có công suất phù hợp với thiết bị để đảm bảo hiệu suất tối ưu. Các bộ lọc nhiễu nguồn có đa dạng công suất từ 1A đến hàng trăm A, công suất càng cao thì kích thước càng lớn

• Điện áp hoạt động phải tương thích với hệ thống điện để tránh quá tải hoặc không hiệu quả. Diện áp phổ thông là 1 pha 220V hoặc 3 pha 220 và 3 pha 380V

- Thương hiệu uy tín:

Lựa chọn các sản phẩm từ các thương hiệu lớn, có chứng nhận chất lượng, đảm bảo hiệu quả sử dụng lâu dài.

- Lắp đặt đúng cách:

• Vị trí lắp đặt: Gần nguồn nhiễu để loại bỏ nhiễu ngay từ đầu.

• Đấu nối đúng cực đầu vào và đầu ra để tránh ảnh hưởng đến hiệu suất.

• Kiểm tra hệ thống sau lắp đặt để đảm bảo bộ lọc hoạt động tốt.

6. Hướng Dẫn Lắp Đặt Bộ Lọc Nhiễu

Việc lắp đặt bộ lọc nhiễu đúng cách rất quan trọng để đạt được hiệu quả tối ưu. Dưới đây là các bước cơ bản:

1. Xác định vị trí lắp đặt: Đặt bộ lọc gần nguồn nhiễu để hạn chế nhiễu ngay từ đầu. Thông thường bộ lọc nhiễu nguồn dùng cho thiết bị quan trọng mà lại nhạy cảm với các yếu tố bên ngoài, dễ bị nhiễu - Cần lắp đặt bộ lọc nhiễu trước thị bị cần chống nhiễu và công suất đủ cho riêng thiết bị đó

2. Kết nối đúng đầu vào và đầu ra: Kiểm tra kỹ sơ đồ mạch để tránh đấu sai cực. Phân biệt rõ điểm nối nguồn vào và điểm cấp nguồn ra, nếu nối ngược sẽ không có hiệu quả

3. Cố định chắc chắn: Sử dụng vít và giá đỡ để đảm bảo bộ lọc không bị rung lắc khi hoạt động. Cố định bằng vít cố định, có nối chân G để đảm bảo an toàn điện

4. Kiểm tra trước khi vận hành: Đảm bảo hệ thống hoạt động ổn định sau khi lắp đặt. Nên thử điện trước khi đưa vào lắp đặt nên hệ thống tránh trường hợp hư hỏng hệ thống

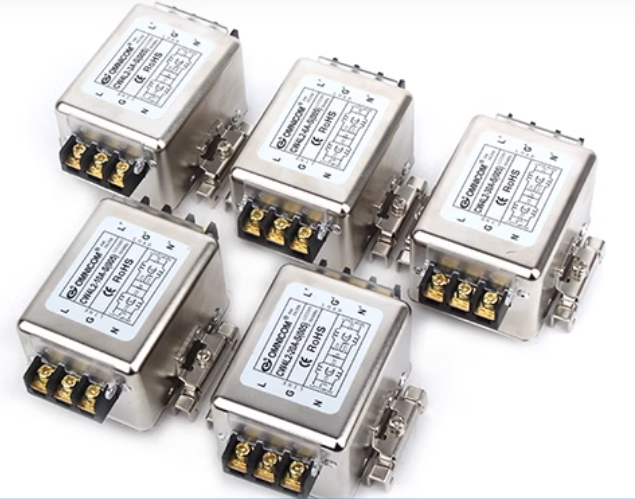

7. Giới Thiệu Bộ Lọc Nhiễu Nguồn Điện Omnicon

- Tại sao chọn bộ lọc nhiễu Omnicon?

Omnicon là một trong những thương hiệu hàng đầu về bộ lọc nhiễu nguồn điện, nổi bật với công nghệ tiên tiến, hiệu suất cao và độ bền vượt trội. Các sản phẩm của Omnicon được ứng dụng rộng rãi trong ngành công nghiệp, y tế và các hệ thống điện tử hiện đại.

- Ưu điểm của bộ lọc nhiễu Omnicon:

• Hiệu suất lọc nhiễu cao: Loại bỏ tối đa nhiễu EMI và RFI, giúp thiết bị hoạt động ổn định.

• Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong nhiều hệ thống khác nhau. Có thêm loại sẵn thanh cài, giúp dễ dàng cài thiết bị lên Ray mà không cần khoan cắt

• Độ bền cao: Sử dụng linh kiện chất lượng, chịu được môi trường khắc nghiệt.

• Tiết kiệm điện năng: Giúp tối ưu hóa hiệu suất hoạt động của thiết bị.

8. Mua Bộ Lọc Nhiễu Omnicon Ở Đâu?

Bạn có thể mua bộ lọc nhiễu Omnicon tại các đại lý phân phối chính hãng hoặc đặt hàng trực tuyến qua các trang thương mại điện tử uy tín. Đảm bảo chọn đúng sản phẩm chính hãng để có được hiệu quả tốt nhất.

Kết Luận

Bộ lọc nhiễu nguồn điện đóng vai trò quan trọng trong việc bảo vệ và tối ưu hóa hoạt động của các thiết bị điện tử. Đặc biệt, các sản phẩm của Omnicon mang lại giải pháp chất lượng cao, giúp hệ thống điện vận hành ổn định, an toàn và bền bỉ.
