Cảm biến tiệm cận

1. Giới Thiệu Khái Niệm Cảm Biến Tiệm Cận

Cảm biến tiệm cận là một thiết bị điện công nghiệp được sử dụng để phát hiện sự hiện diện hoặc khoảng cách của một vật thể mà không cần tiếp xúc trực tiếp. Loại cảm biến này hoạt động dựa trên các nguyên lý vật lý như cảm ứng điện từ, sóng siêu âm, hoặc trường tĩnh điện để xác định vị trí của vật thể trong phạm vi xác định.

Cảm biến tiệm cận được ứng dụng rộng rãi trong nhiều lĩnh vực như tự động hóa sản xuất, điều khiển máy móc, đo lường khoảng cách và phát hiện vật thể. Với khả năng làm việc ổn định trong môi trường khắc nghiệt, cảm biến này giúp nâng cao hiệu suất làm việc và đảm bảo an toàn trong quá trình vận hành thiết bị điện công nghiệp.

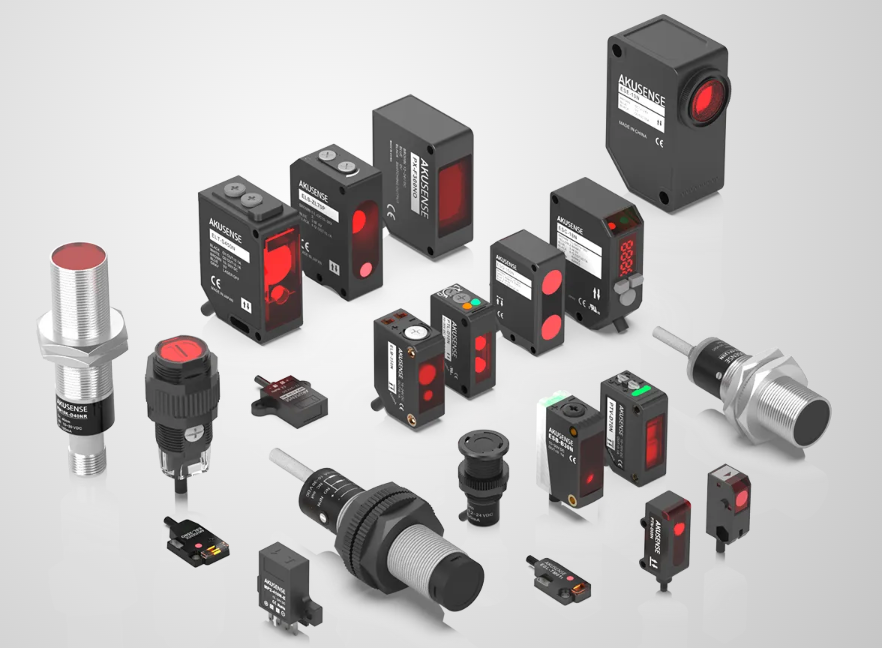

Cảm biến tiệm cận quang điện

2. Đặc Điểm Của Cảm Biến Tiệm Cận

Cảm biến tiệm cận có những đặc điểm nổi bật như:

• Không tiếp xúc: Giúp giảm hao mòn cơ học, tăng tuổi thọ thiết bị.

• Phản ứng nhanh: Độ trễ thấp, phù hợp cho các hệ thống tự động hóa. Cấu tạo bởi các linh kiện điện tử, nên thời gian đáp ứng nhanh và ổn định

• Hoạt động ổn định: Chịu được môi trường bụi bẩn, rung động, nhiệt độ cao. Các mạch điện tử thường được bọc trong nhựa đặc để tránh tiếp xúc trực tiếp với nước hoặc độ ẩm cao

• Độ chính xác cao: Có thể phát hiện các vật thể nhỏ với sai số thấp.

• Tiêu thụ điện năng thấp: Giúp tối ưu hóa hiệu suất hoạt động của hệ thống.

• Dễ dàng lắp đặt và bảo trì: Giảm chi phí vận hành hệ thống điện công nghiệp. Cảm biến có nhiều hình dạng, kích thước phù hợp với các ứng dụng thực tế

3. Các Kiểu Hình Dáng Cảm Biến Tiệm Cận

Cảm biến tiệm cận có nhiều kiểu dáng khác nhau để phù hợp với từng ứng dụng cụ thể, bao gồm:

• Dạng trụ tròn: Phổ biến nhất, dễ lắp đặt, cần có không gian lắp đặt

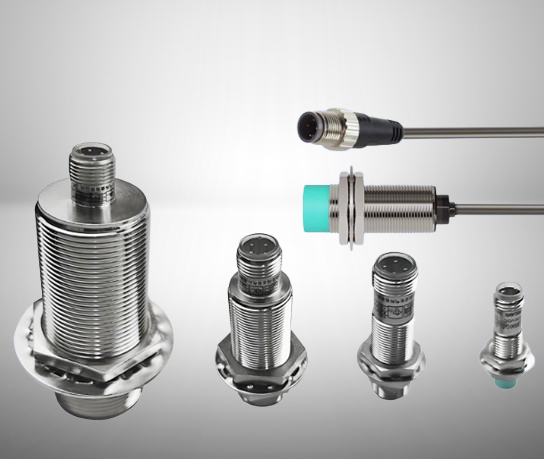

Cảm biến tiệm cận hình trụ có kèm theo dây dạng jack cắm

• Dạng hình vuông hoặc chữ nhật: Phù hợp cho những không gian hạn chế.

• Dạng siêu nhỏ: Dùng trong các ứng dụng cần độ chính xác cao, các cảm biến loại này thường ứng dụng trong y tế, vật liệu chế tạo và linh kiện đặc thù nên giá thành cao

• Dạng phẳng: Tiện lợi cho việc lắp đặt trong không gian hẹp, tuy nhiên ít được sử dung hơn vì khó chế tạo và giá thanh cao

• Dạng có vỏ bọc kim loại hoặc nhựa: Để thích ứng với môi trường làm việc khác nhau.

4. Nguyên Lý Hoạt Động Của Cảm Biến Tiệm Cận

4.1 Cảm biến tiệm cận điện từ (Inductive Proximity Sensor)

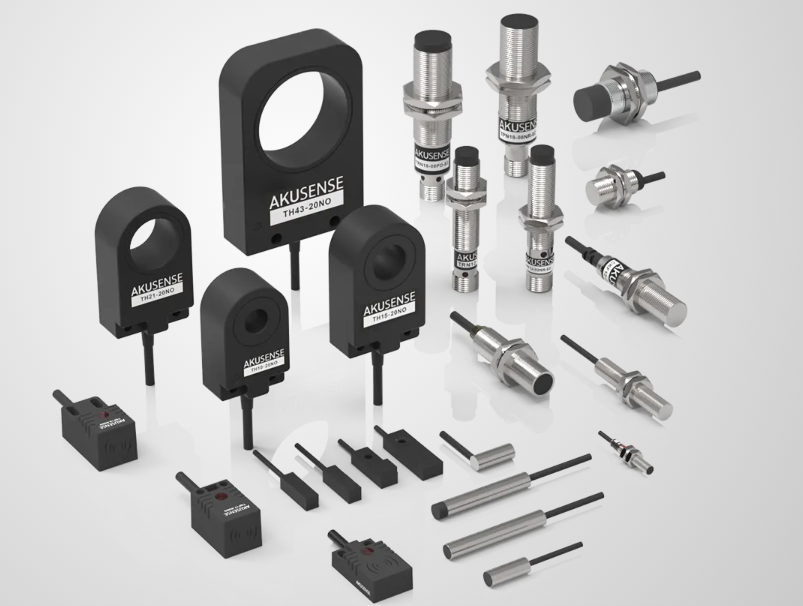

Cảm biến điện từ với các hình dạng khác nhau

Cảm biến này hoạt động dựa trên nguyên lý cảm ứng điện từ, chỉ phát hiện được vật thể bằng kim loại. Khi một vật thể kim loại tiến vào vùng từ trường của cảm biến, dòng điện xoáy (Eddy current) được tạo ra, làm thay đổi điện trở và kích hoạt tín hiệu đầu ra.

• Ưu điểm: Độ chính xác cao, tốc độ phản hồi nhanh, hoạt động tốt trong môi trường bụi bẩn và dầu mỡ.

• Nhược điểm: Chỉ phát hiện được vật thể kim loại, khoảng cách phát hiện ngắn, các khoảng cách phổ biến trong khoảng 8mm đến 12mm

4.2 Cảm biến tiệm cận điện dung (Capacitive Proximity Sensor)

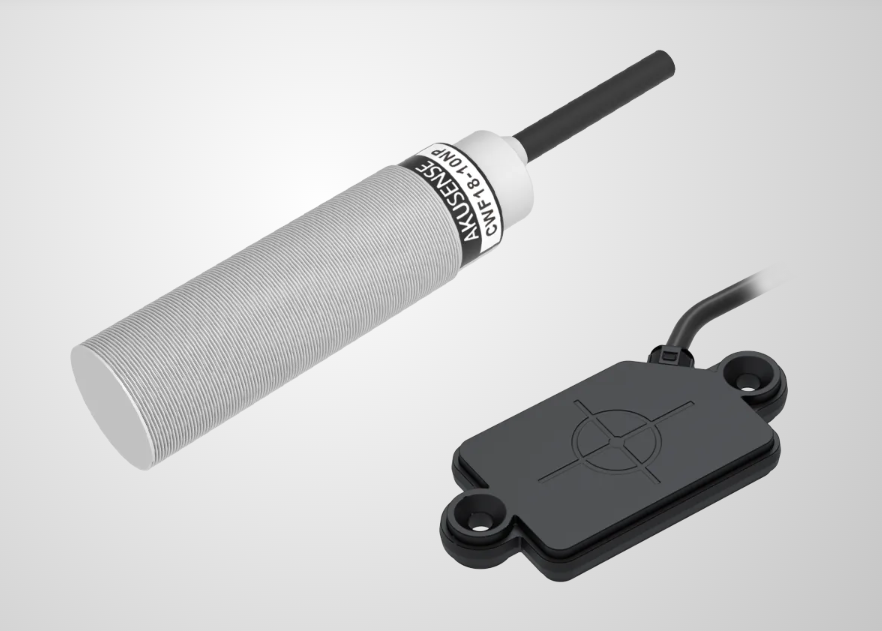

Cảm biến tiệm cận điện dung

Cảm biến này có thể phát hiện cả vật thể kim loại và phi kim loại như nhựa, nước, gỗ... Dựa trên sự thay đổi điện dung giữa đầu cảm biến và vật thể, cảm biến kích hoạt tín hiệu đầu ra khi có sự thay đổi trong điện trường.

• Ưu điểm: Phát hiện được nhiều loại vật liệu, khoảng cách phát hiện lớn hơn cảm biến điện từ.

• Nhược điểm: Dễ bị ảnh hưởng bởi độ ẩm và môi trường xung quanh.

4.3 Cảm biến tiệm cận quang (Photoelectric Proximity Sensor)

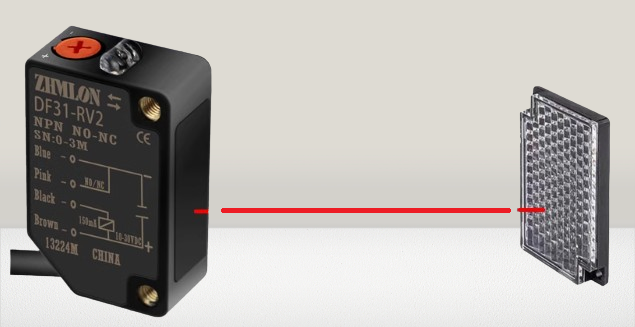

Cảm biến tiệm cận quang có sử dụng gương phản xạ

Cảm biến này sử dụng ánh sáng (tia hồng ngoại, tia laser) để phát hiện vật thể. Khi tia sáng bị phản xạ hoặc bị chặn bởi vật thể, cảm biến kích hoạt tín hiệu đầu ra.

• Ưu điểm: Khoảng cách phát hiện xa, hoạt động tốt với nhiều loại vật liệu khác nhau.

• Nhược điểm: Dễ bị ảnh hưởng bởi bụi bẩn và ánh sáng môi trường.

4.4 Cảm biến tiệm cận siêu âm (Ultrasonic Proximity Sensor)

Cảm biến siêu âm phát ra sóng siêu âm và đo thời gian sóng phản hồi để xác định khoảng cách đến vật thể.

• Ưu điểm: Khoảng cách phát hiện rất lớn, có thể đo khoảng cách chính xác.

• Nhược điểm: Giá thành cao, dễ bị ảnh hưởng bởi nhiệt độ và gió.

4.5 Cảm biến tiệm cận từ tính (Magnetic Proximity Sensor)

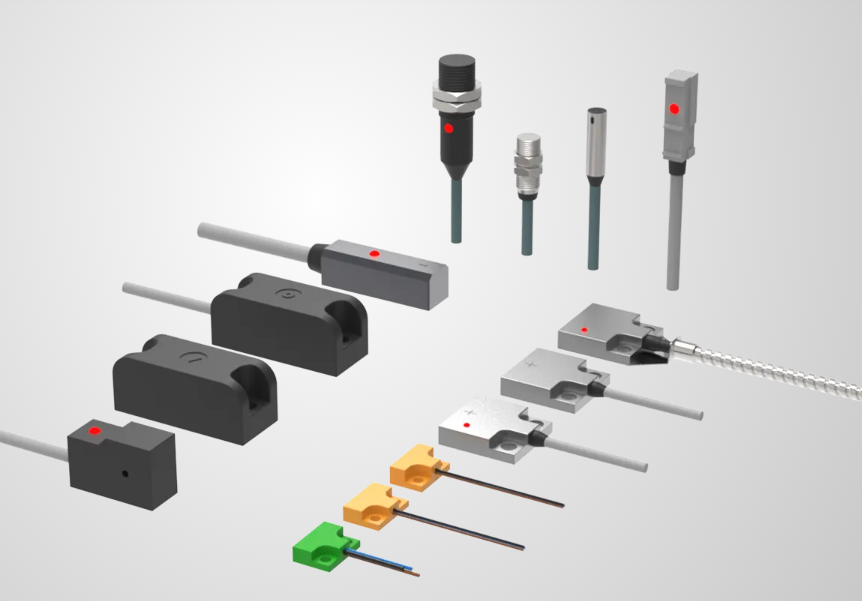

Cảm biến từ tính

Cảm biến này hoạt động dựa trên từ trường của nam châm. Khi một vật thể có từ tính tiến vào phạm vi từ trường của cảm biến, nó sẽ kích hoạt tín hiệu đầu ra. phổ biến là các cảm biến gắn trên Xylanh để nhận biết trang thái hoạt động của Xylanh

• Ưu điểm: Khoảng cách phát hiện khá lớn, hoạt động tốt trong môi trường khắc nghiệt.

• Nhược điểm: Chỉ phát hiện được các vật thể có từ tính, có thể kém nhạy khi từ tính của vật bị giảm

4.6 Cảm biến tiệm cận radar (Radar Proximity Sensor)

Sử dụng sóng radar để phát hiện vật thể từ xa, thường được ứng dụng trong các hệ thống giám sát và an ninh.

• Ưu điểm: Khoảng cách phát hiện rất xa, hoạt động tốt trong nhiều điều kiện thời tiết.

• Nhược điểm: Giá thành cao, yêu cầu hệ thống xử lý tín hiệu phức tạp.

5. Các Thương Hiệu Cảm Biến Tiệm Cận Phổ Biến

Trên thị trường hiện nay có nhiều hãng sản xuất cảm biến tiệm cận chất lượng cao, được ứng dụng rộng rãi trong điện công nghiệp:

• Omron: Một trong những thương hiệu hàng đầu của Nhật Bản, cung cấp cảm biến tiệm cận có độ bền cao, chính xác và đa dạng về mẫu mã.

• Fotek: Hãng cảm biến của Đài Loan, nổi tiếng với các dòng cảm biến tiệm cận giá cả hợp lý, phù hợp với nhiều ứng dụng công nghiệp.

• Autonics: Nhà sản xuất đến từ Hàn Quốc với các sản phẩm cảm biến tiệm cận có hiệu suất cao, ứng dụng trong nhiều lĩnh vực tự động hóa.

• Siemens: Hãng công nghệ đến từ Đức, chuyên cung cấp cảm biến tiệm cận chất lượng cao, phù hợp với các hệ thống công nghiệp hiện đại.

• Pepperl+Fuchs: Thương hiệu nổi tiếng trong lĩnh vực cảm biến công nghiệp, đặc biệt là các dòng cảm biến có khả năng chống nước, chống bụi cao.

• Schneider Electric: Cung cấp các giải pháp cảm biến tiệm cận đáng tin cậy, phù hợp với các hệ thống điện công nghiệp.

6. Ứng Dụng Của Cảm Biến Tiệm Cận Trong Điện Công Nghiệp

Cảm biến tiệm cận được sử dụng rộng rãi trong nhiều lĩnh vực của điện công nghiệp và tự động hóa, bao gồm:

• Dây chuyền sản xuất tự động: Cảm biến tiệm cận được lắp đặt trong các băng chuyền để phát hiện vật thể, kiểm soát vị trí của linh kiện, sản phẩm, giúp tăng độ chính xác và tự động hóa quá trình sản xuất.

• Kiểm soát vị trí máy móc: Dùng để xác định vị trí của các bộ phận chuyển động trong hệ thống máy móc công nghiệp, giúp nâng cao hiệu suất vận hành.

• Phát hiện vật thể trong hệ thống băng tải: Kiểm soát sản phẩm trên dây chuyền băng tải, tự động điều chỉnh tốc độ hoặc kích hoạt cơ cấu ngắt khi phát hiện lỗi sản phẩm.

• Công nghệ robot: Được sử dụng trong hệ thống robot công nghiệp để hỗ trợ nhận diện vị trí vật thể và điều hướng di chuyển.

• Ngành ô tô: Cảm biến tiệm cận giúp kiểm tra vị trí cửa xe, phát hiện vật cản trong hệ thống hỗ trợ đỗ xe hoặc kiểm soát cửa tự động.

• Ngành thực phẩm và đồ uống: Dùng để phát hiện mức nguyên liệu trong bồn chứa, kiểm tra trạng thái đóng gói sản phẩm mà không cần tiếp xúc trực tiếp.

• Hệ thống an ninh và giám sát: Dùng trong hệ thống cửa tự động, kiểm soát ra vào, phát hiện vật thể lạ tại khu vực quan trọng.

Kết Luận

Cảm biến tiệm cận là một thiết bị không thể thiếu trong các hệ thống tự động hóa và điện công nghiệp hiện đại. Với khả năng phát hiện vật thể mà không cần tiếp xúc, chúng giúp nâng cao độ chính xác, hiệu suất và độ tin cậy của các hệ thống sản xuất và điều khiển.

Trên thị trường hiện nay có nhiều thương hiệu cung cấp cảm biến tiệm cận chất lượng cao như Omron, Fotek, Autonics, Siemens, giúp doanh nghiệp có nhiều sự lựa chọn phù hợp với nhu cầu của mình. Việc hiểu rõ về các loại cảm biến, nguyên lý hoạt động và ứng dụng sẽ giúp doanh nghiệp khai thác tối đa hiệu quả của công nghệ này trong sản xuất và vận hành.
