Tay Quay Phát Xung Điện Từ Dùng Cho Máy CNC - Khái Niệm, Chức Năng và Cấu Tạo

1. Khái Niệm Tay Quay Phát Xung CNC

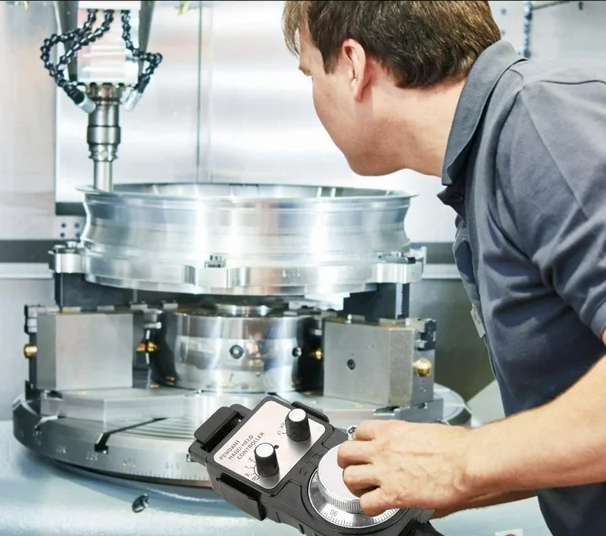

Hình ảnh một tay quay phát xung điện tử cho máy CNC

Tay quay phát xung điện từ hay Handwheel CNC là thiết bị hỗ trợ trong quá trình điều khiển máy CNC, giúp người vận hành di chuyển trục của máy một cách chính xác. Thiết bị này phát ra xung điện từ khi xoay, từ đó truyền tín hiệu về bộ điều khiển CNC để điều chỉnh vị trí dao cắt hoặc di chuyển các trục của bàn bàn máy.

2. Chức Năng Của Tay Quay Phát Xung CNC

Tay quay CNC giúp người vận hành dễ dàng thực hiện các thao tác quan trọng trong quá trình gia công:

• Điều khiển di chuyển trục: Cho phép di chuyển chính xác theo từng bước (step), giúp cân chỉnh dễ dàng. Việc điều khiển thủ công này đảm bảo dao cắt hoặc bàn máy dịch chuyển theo đúng vị trí mong muốn, tránh sai lệch khi thiết lập máy.

• Thiết lập vị trí dao: Với hầu hết các máy CNC hiện hành, quá trình set dao, set gốc phôi đều có các bước vi chỉnh từ Tay quay phát xung. Hỗ trợ chỉnh dao về gần phần gia công một cách nhanh chóng và chính xác. Điều này đặc biệt quan trọng khi cần căn chỉnh dao trước khi bắt đầu quy trình gia công chính thức.

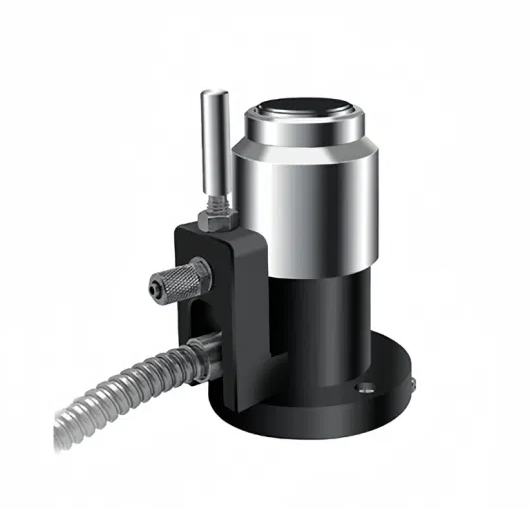

Dụ cụ set hỗ trợ set dao tự động của máy phay CNC

• Kiểm tra chạy thử: Dùng để di chuyển dao trước khi bắt đầu chạy chương trình gia công, giúp kiểm tra lại tọa độ, tránh lỗi sai trong quá trình vận hành thực tế.

• Hỗ trợ vận hành thủ công: Tăng tính linh hoạt trong quá trình vận hành, đặc biệt hữu ích khi thực hiện các thao tác thủ công như chỉnh sửa, thử nghiệm hoặc bảo trì máy.

• Giúp gia công các chi tiết phức tạp: Khi gia công những chi tiết có độ phức tạp cao, tay quay phát xung giúp người vận hành dễ dàng điều chỉnh dao và bàn máy để đạt độ chính xác tối đa.

• Tăng hiệu suất làm việc: Nhờ vào sự tiện lợi trong điều khiển, người vận hành có thể giảm thời gian cài đặt máy, tăng hiệu suất tổng thể của quá trình gia công CNC.

3. Cấu Tạo Tay Quay Phát Xung CNC

Tay quay phát xung CNC có cấu tạo gồm các bộ phận chính:

• Bộ phận tay quay (Handwheel): Dùng để xoay, phát ra xung điện từ, thường có thiết kế dễ cầm nắm và xoay chính xác.

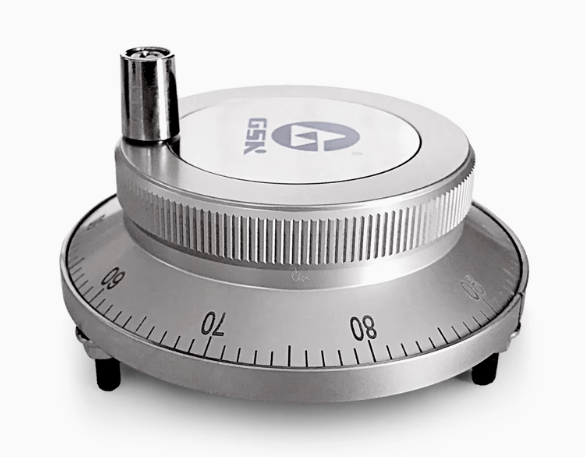

Bộ phận phát xung của tay quay

• Bảng chọn trục (Axis Selector): Cho phép chọn trục cần di chuyển (X, Y, Z hoặc A, B, C). Nút chọn thường là các nút xoay hoặc bảng điều khiển.

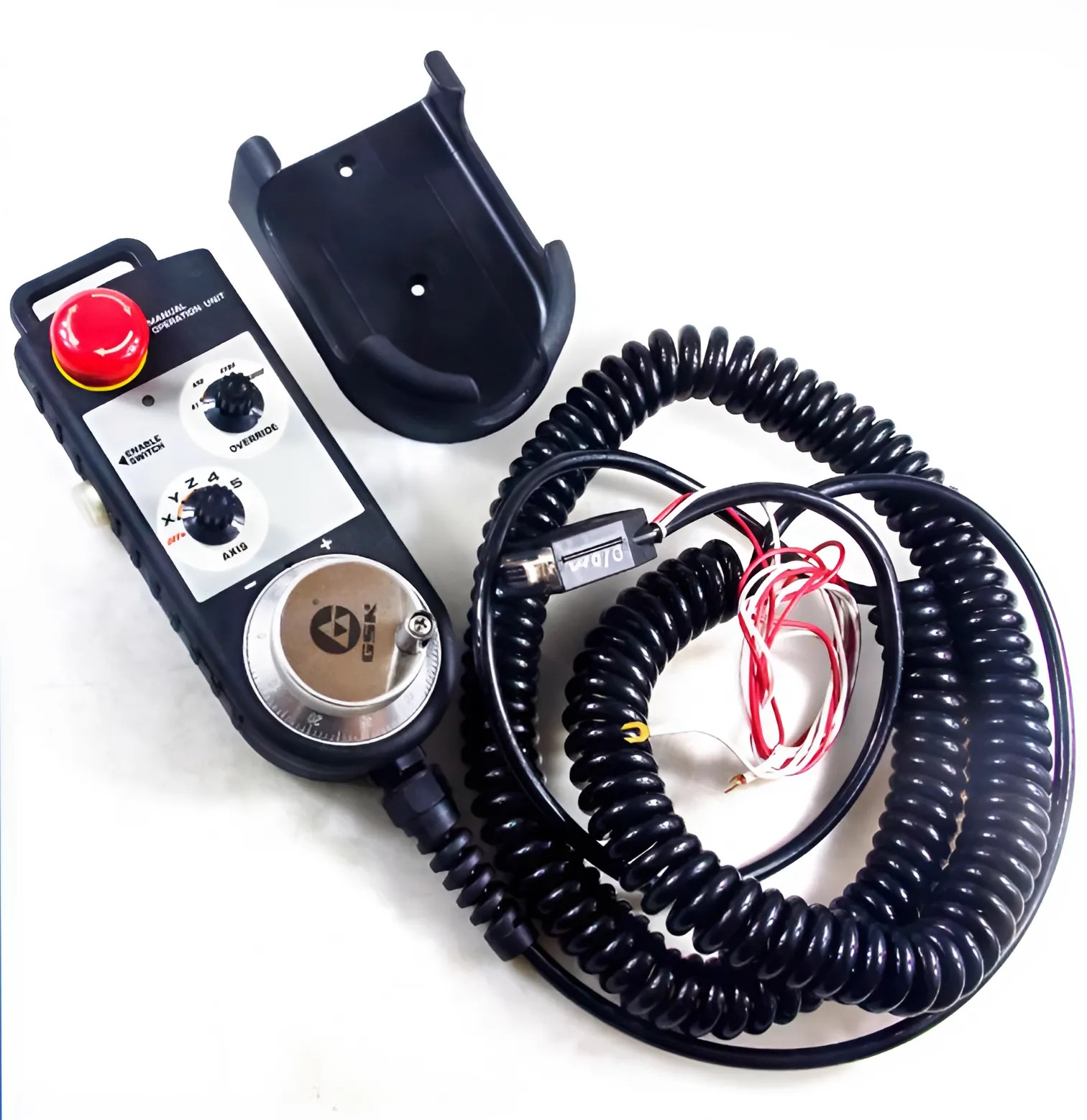

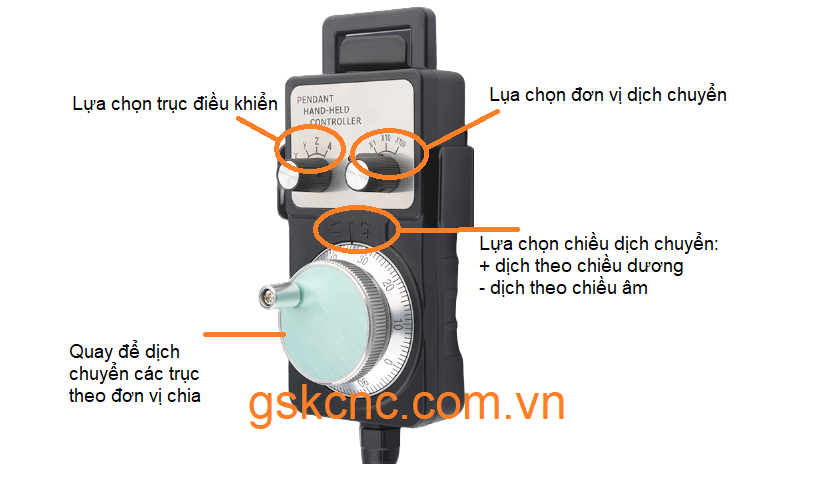

Một tay quay phát xung cơ bản với các lụa chọn trục

• Công tắc chọn bước di chuyển (Step Selector): Xác định bước di chuyển (thường là 0.01mm, 0.1mm hoặc 1mm), giúp điều chỉnh dao cắt linh hoạt.

• Dây kết nối hoặc kết nối không dây: Truyền tín hiệu về bộ điều khiển. Loại không dây thường sử dụng Bluetooth hoặc RF để giảm thiểu dây dẫn.

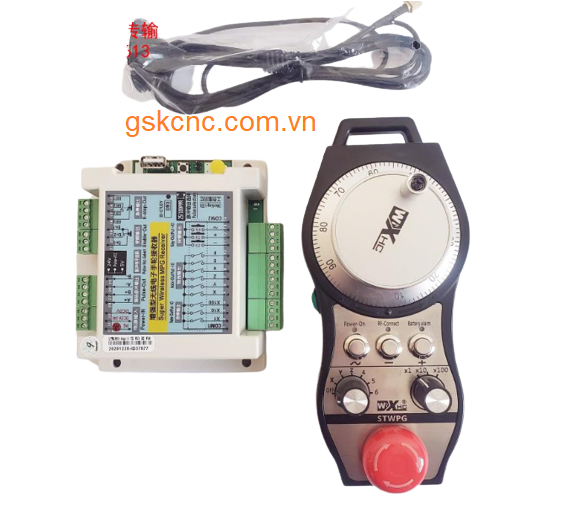

Tay quay phát xung dạng không dây

• Màn hình hoặc đèn LED hiển thị: Giúp người dùng theo dõi trạng thái hoạt động, báo lỗi hoặc chế độ làm việc.

• Bộ chứa pin (nếu là loại không dây): Đối với dạng tay quay phát xung không dây thì PIN là nguồn cung cấp năng lượng cho thiết bị, thường là pin sạc hoặc pin AA/AAA. Các loại tay quay phát xung có dây thì nguồn điện được lấy trực tiếp từ tủ điện của máy hoặc qua bộ điều khiển trung tâm

4. Ứng Dụng Của Tay Quay Phát Xung CNC

Tay quay phát xung điện tử được sử dụng rộng rãi trong nhiều loại máy CNC như:

• Máy phay CNC: Giúp điều khiển chính xác quá trình di chuyển trục X, Y, Z, đảm bảo độ chính xác khi cắt gọt kim loại và các vật liệu khác.

• Máy tiện CNC: Hỗ trợ điều chỉnh dao tiện, giúp người vận hành thiết lập vị trí dao một cách linh hoạt, đặc biệt quan trọng khi gia công chi tiết tròn hoặc ren.

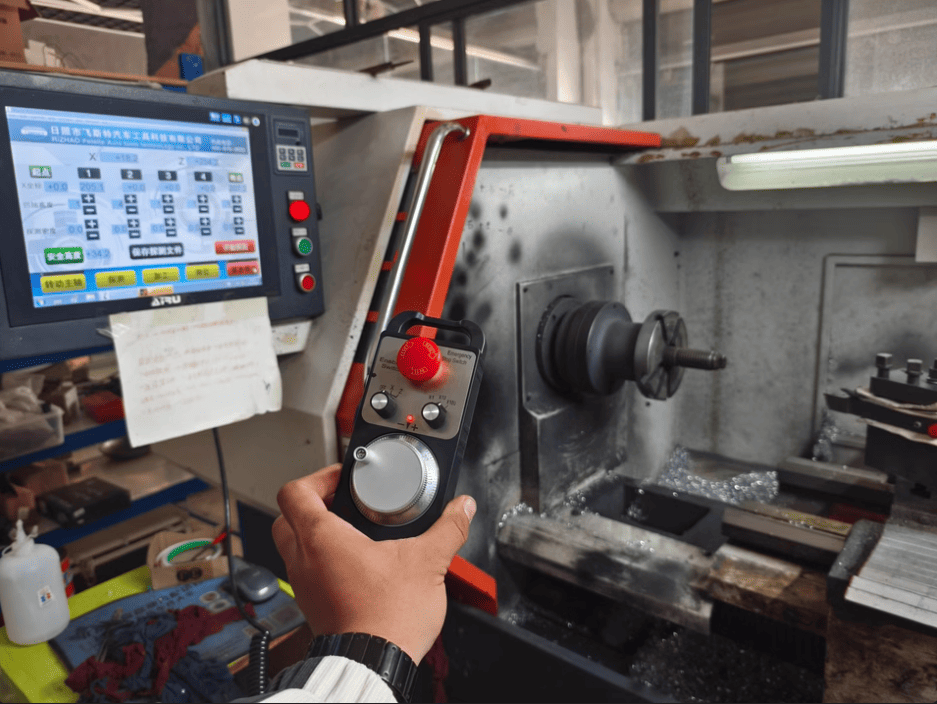

Tay quay phát xung dung hco máy tiện CNC cơ bản

• Máy cắt plasma CNC: Cho phép kiểm soát khoảng cách giữa đầu cắt và bề mặt vật liệu, đảm bảo đường cắt mịn và chính xác.

• Máy khắc laser CNC: Hỗ trợ di chuyển đầu laser một cách chính xác, giúp tăng độ sắc nét của chi tiết khắc.

• Máy CNC nhiều trục: Tay quay phát xung giúp điều khiển dễ dàng các trục A, B, C, đặc biệt quan trọng khi gia công các sản phẩm 3D phức tạp.

• Ngành công nghiệp ô tô: Được sử dụng để gia công các bộ phận có độ chính xác cao như bánh răng, vỏ động cơ.

• Ngành hàng không: Hỗ trợ gia công các bộ phận quan trọng đòi hỏi độ chính xác cao như cánh quạt, khung máy bay.

• Chế tạo khuôn mẫu: Giúp điều chỉnh dao cắt để đảm bảo sản phẩm khuôn có độ chính xác và chi tiết hoàn hảo.

Với những ưu điểm như dễ sử dụng, độ chính xác cao và linh hoạt trong vận hành, tay quay phát xung điện tử là thiết bị không thể thiếu đối với các xưởng gia công CNC chuyên nghiệp.

5. Kết Luận

Tay quay phát xung điện tử là công cụ quan trọng giúp vận hành máy CNC một cách chính xác và hiệu quả hơn. Với cấu tạo đơn giản nhưng chức năng mạnh mẽ, thiết bị này hỗ trợ tối đa cho người vận hành trong việc điều khiển chuyển động trục, căn chỉnh dao và kiểm tra quá trình gia công. Nếu bạn đang tìm kiếm một giải pháp tối ưu để nâng cao hiệu suất làm việc của máy CNC, tay quay phát xung điện tử chắc chắn là một lựa chọn đáng cân nhắc.
